PET注拉吹模具结构与特点:一步法模具工位

2024/11/19 15:56:41 阅读量:2305 来源:包装之家PKGFamily 作者:吴亚男
摘要:注塑吹气成型模具因为使用成型材料不同,模具设计相应有所不同。

以PET为例,PET必须要拉伸,其材料性能才会更显现,这里以PET一步法四工位四腔模具为例加以说明。


一步法模具工位

每个工位所要用到的部件都不一样,以下是各工位的详细介绍。

一、第一工位(瓶胚站)

第一工位包含以下部份:热流道(如图1)、注塑模腔(如图2)、注射模芯(如图3)、唇模腔(如图4)。

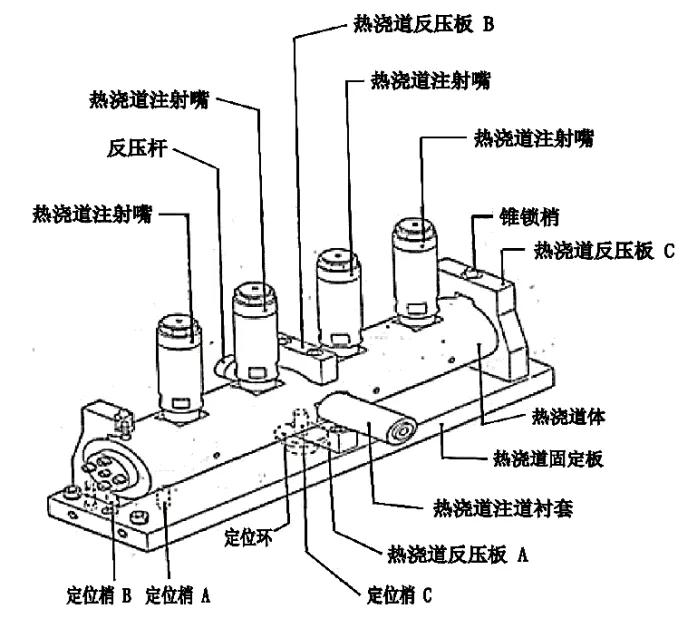

(图1: 热流道)

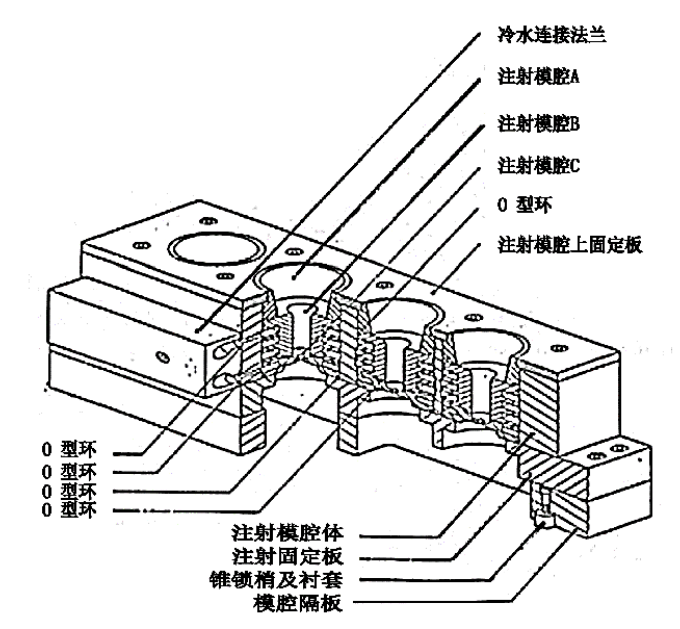

(图2: 注塑模腔)

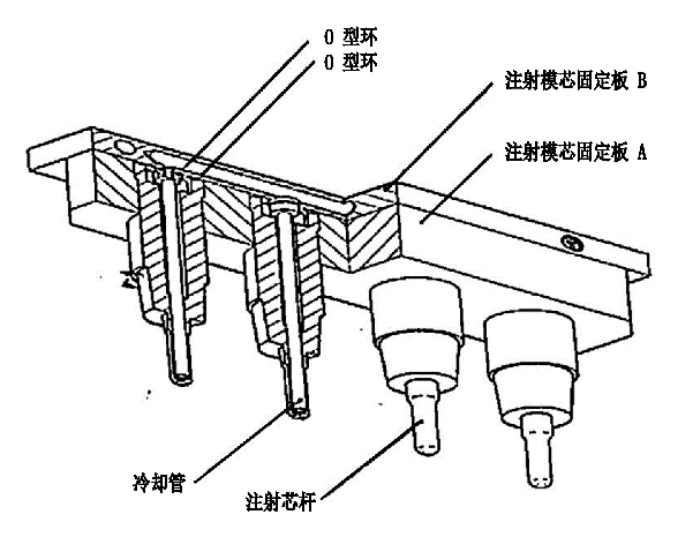

(图3: 注塑模芯组件)


(图4: 唇模组件,唇模亦称螺纹腔)

以下是注模组合示意图:


(图5: 注模组合示意图)

二、第二工位(调温站)

第二工位包含以下部分:调温组件与加热器(如图6)、调温芯棒(如图7)、调温杆(如图8)。

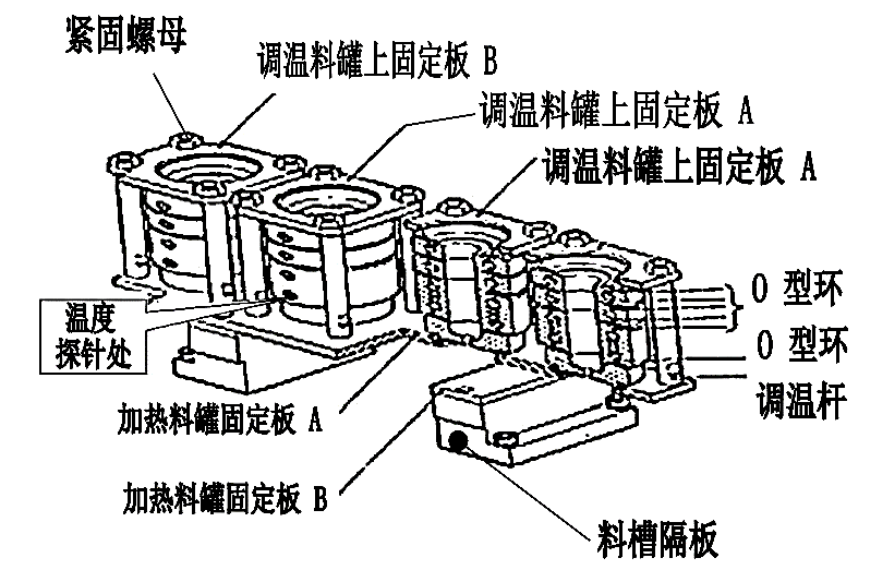

(图6: 调温组件与加热器)

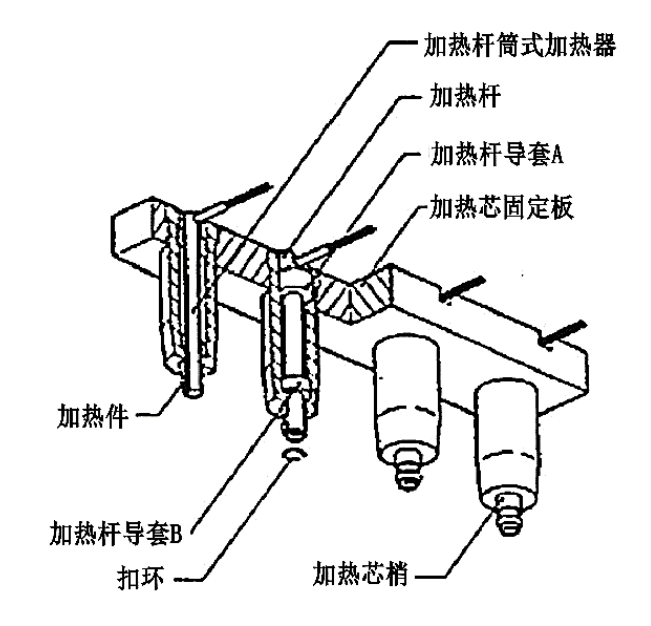

(图7: 调温芯棒,有加热作用)


(图8: 调温杆)

此调温杆亦称调温芯杆,有保温功能,主要是让型腔保持相对温度。

三、第三工位(吹塑站)

第三工位包含以下部份:吹塑模芯(如图9)、拉伸杆与吹塑模具组合图(如图10)、吹塑模腔(如图11)。


(图9: 吹塑模芯)

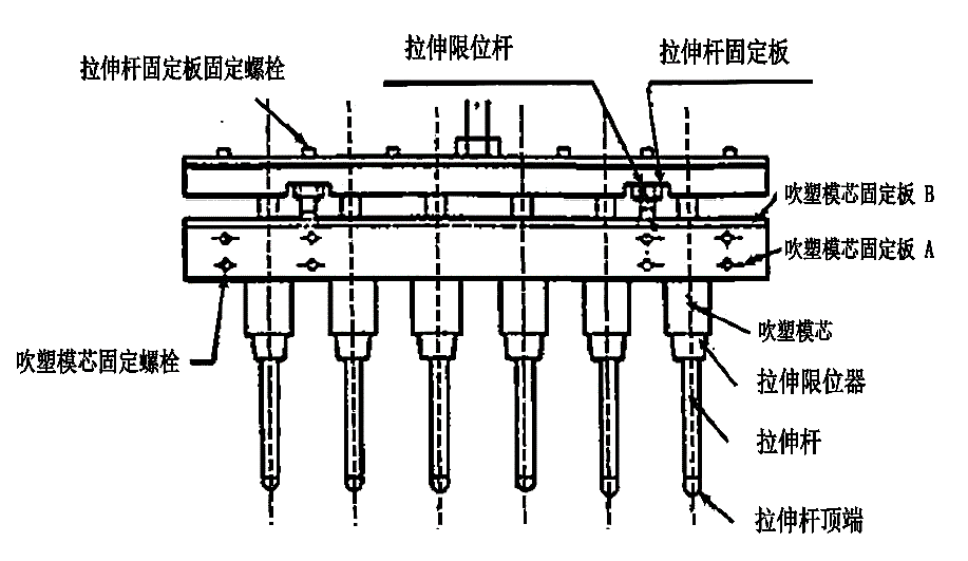

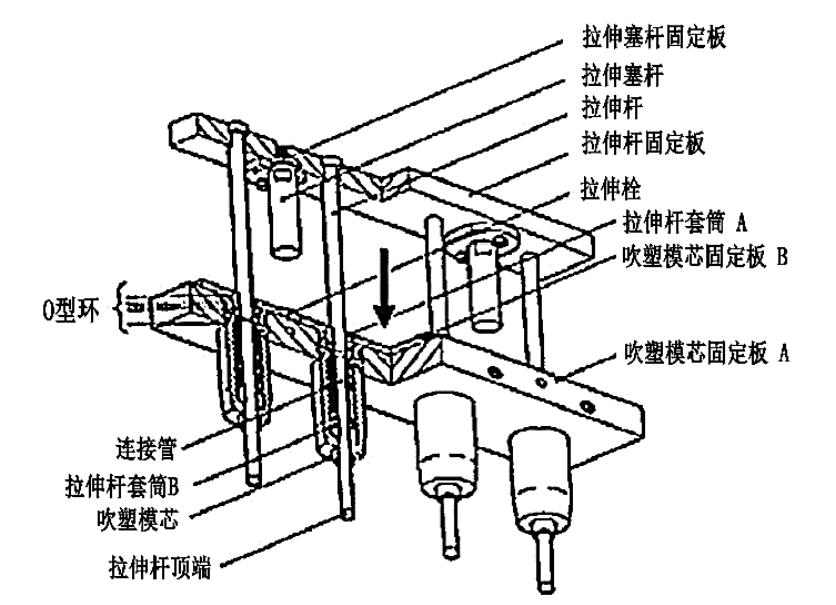

(图10: 拉伸杆与吹塑模具组合图)

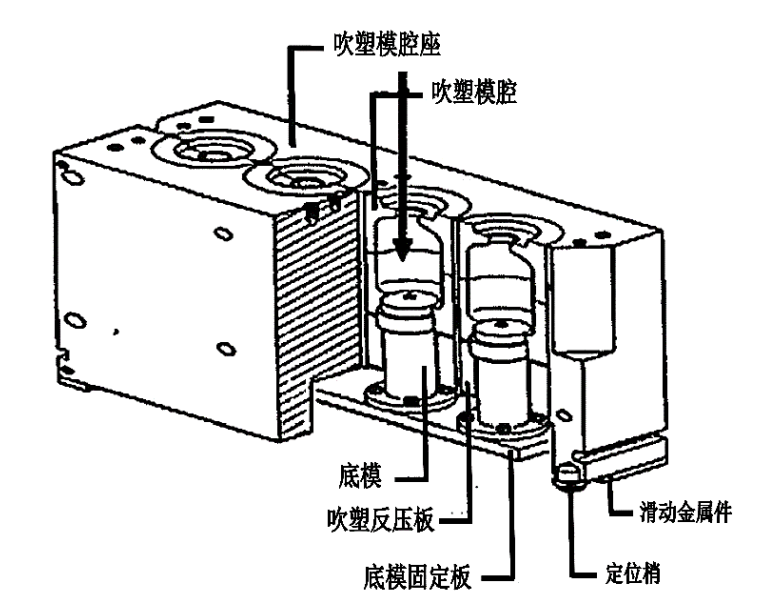

(图11: 吹塑模腔组件)

以下是第三工位吹气简易图,如图12为吹瓶动作原理示意图。

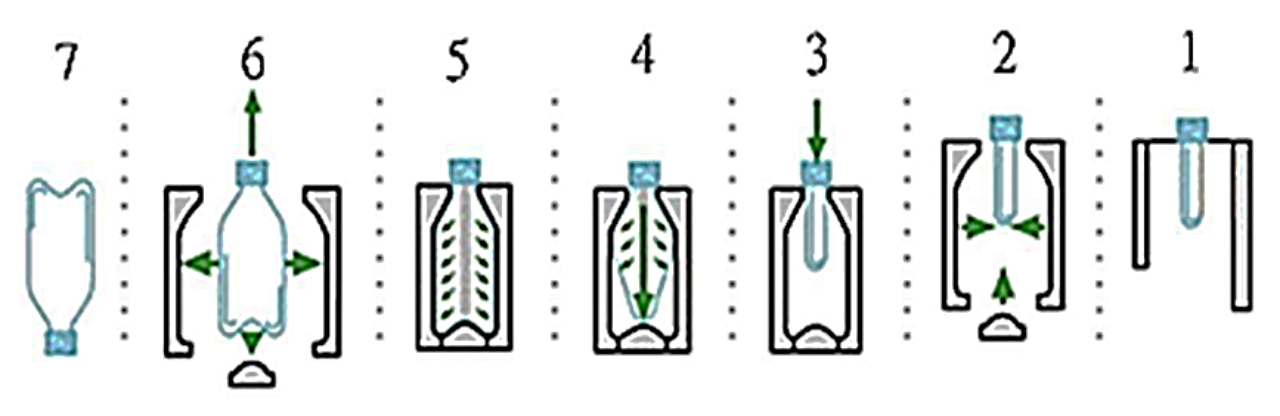

(图12: 吹瓶动作原理)

四、第四工位(顶出站)

第四工位包含:顶出系统组件(如图13),顶出系统配合示意图(如图14)。

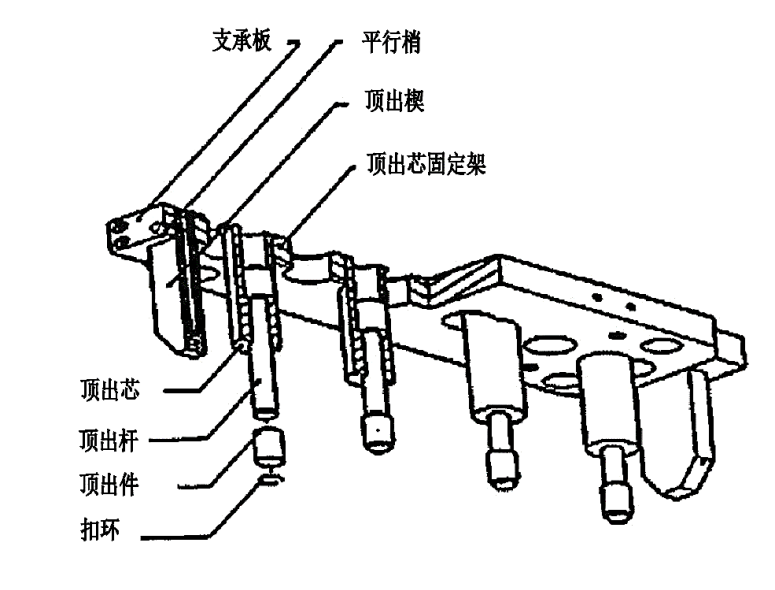

图13: 顶出系统组件)

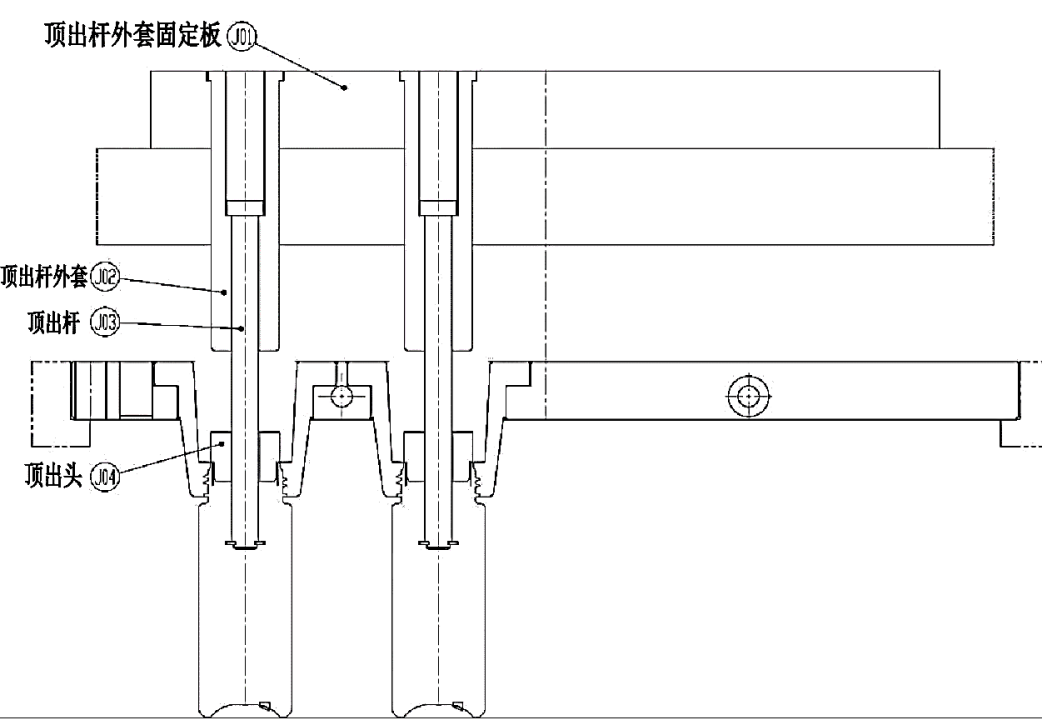

(图14: 顶出系统配合示意图)

对PET注拉吹模具结构与特点有深入的了解,将有助于在实际生产中优化模具设计,提高生产效率和产品质量。
