关键提示：铁含量(Fe₂O₃) 是区分普白/高白/晶白料的核心指标，每降低0.01%，透光率提升约1.2%。
1. 普白料 (Regular Flint Glass)
成分特点：Fe₂O₃含量：0.08-0.12% | SiO₂纯度：99.5% | 含少量回收碎玻璃
光学性能：透光率(2mm厚度)：86-89% | 显色偏淡绿（尤其瓶壁较厚时）
物理性能：密度：2.48g/cm³ | 耐温差：50-60℃ | 抗冲击强度：0.25J
成本定位：基础原料成本：￥1,800-2,200/吨
典型应用：大众护肤品瓶、药瓶（如爽肤水、洗涤剂瓶）
2. 高白料 (Extra-White Glass)
成分特点：Fe₂O₃含量：0.04-0.06% | 添加脱色剂（Se+CoO）| 禁用回收料
光学性能：透光率(2mm厚度)：90-92% | 显色中性白（肉眼无绿光）
物理性能：密度：2.50g/cm³ | 耐温差：70-80℃ | 抗冲击强度：0.35J
成本定位：原料成本：￥2,600-3,000/吨（比普白料高40%）
典型应用：中高端精华液瓶、香水瓶（如兰蔻小黑瓶）
3. 晶白料 (Crystal-Like Glass)
成分特点：Fe₂O₃含量：≤0.015% | 添加BaO(氧化钡) | 超纯石英砂(SiO₂>99.99%)
光学性能：透光率(2mm厚度)：≥93% | 水晶质感（折射率1.53，接近天然水晶）
物理性能：密度：2.58g/cm³ | 耐温差：90-100℃ | 抗冲击强度：0.45J
成本定位：原料成本：￥4,500-6,000/吨（是普白料的2.5倍）
典型应用：奢侈香水瓶、顶级精华瓶（如海蓝之谜、迪奥真我）

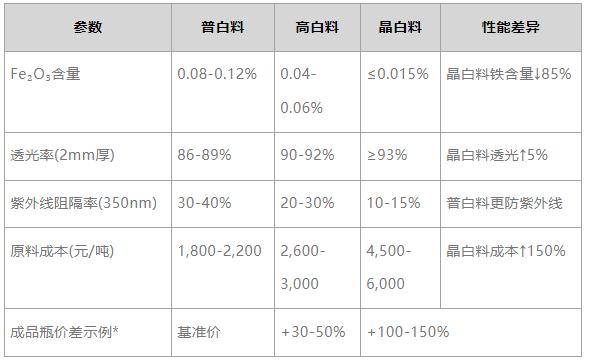

*以30ml圆柱瓶为例：普白料￥0.8/个 → 高白料￥1.1/个 → 晶白料￥2.0/个
注：深色瓶需用普白料（高铁含量有利着色），晶白料因超低铁含量无法做深色瓶
1.光学性能需求
需展示内容物：选高白/晶白料（如精华液显气泡）
需紫外线防护：选普白料（如VC类产品避光包装）
高端视觉质感：晶白料的水晶折射效果不可替代
2. 成本敏感度

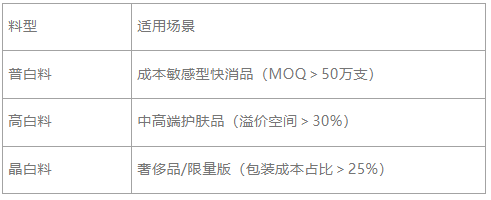

3. 物理强度要求
耐热冲击：晶白料＞高白料＞普白料（热灌装产品优选晶白料）
抗跌落性：晶白料因密度高，同等壁厚时强度提升18%
FIVE
行业趋势与替代方案
轻量化降本：
用高白料+减薄设计（壁厚0.7mm）替代晶白料厚壁瓶，成本降40%且透光率相当
案例：某精华瓶从晶白料1.2mm壁厚（￥2.5）→ 高白料0.7mm（￥1.5）
普白料瓶+内壁纳米SiO₂镀膜：透光率从89%→92%，成本仅增￥0.3/
采购建议：
批量订单可要求供应商混料生产：表面层用高白料（厚度0.1mm）+内层普白料，透光率达91%而成本仅增15%
验货时用紫外荧光灯检测：晶白料因无铁杂质，照射时无绿色荧光
替代方案：通过镀膜/轻量化/混料技术，可用中端成本实现90%高端效果
关键结论：
成本差异本质：源于原料纯度（Fe₂O₃每降0.01%，成本升￥200/吨）及脱色剂用量
溢价合理性：晶白料不仅是透光提升，其水晶质感对奢侈品溢价贡献可达包装成本的3倍ROI
附：快速选料流程图
