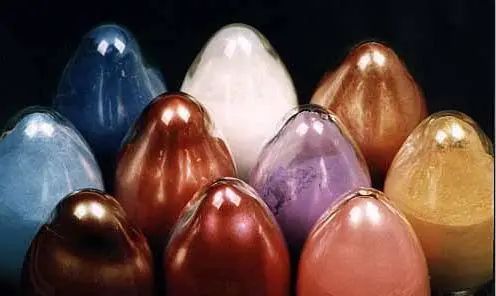

珠光颜料无毒，且本身不含金属成分，完全依靠化学原理，形成不同的颜色。通过控制云母的粒径和涂覆层的厚度，就可以得到一系列不同粒径范围的白色、金属色和金色系列的珠光颜料。
珠光颜料与其它颜料相比，其特有的柔和的珍珠光泽有着无可比拟的效果。特殊的表面结构，高折光指数和良好的透明度使其在透明的介质中，创造出与珍珠光泽相同的效果。
珠光颜料优良的化学、热和机械性能提供了它在油漆、油墨、塑料和多种领域中广泛应用的可能性。它们为这些产品提供一个全新的颜色品质。珠光粉对人体无毒无害。因而可用于食品包装和儿童玩具。稀酸和碱不能侵蚀珠光颜料。珠光颜料对于环境无害，因为它们实际不溶于水，且不含任何重金属，属于对水质无害的等级。珠光产品不能燃烧、也不自燃、不导电、能耐受800℃的高温。珠光产品也可用于辐射固化体系（电子束固化、光固化）的反应型涂料中。珠光产品的化学结构使其有优良的分散性能，能适用于水性涂料。
由于珠光颜料本身呈半透明，且需要依靠外来的光线反射才能达到良好的珠光效果，所以在选择塑料时，应尽量采用透明度比较好的材料。以下的塑料都是比较常用的，它们的共同点是较透明，加入珠光颜料以后，光线可以通过表层塑胶到达珠光颜料晶片表面造成反射和折射。聚乙烯类的HDPE，LDPE，聚丙烯类PP，丙烯酸酯类PMMA，饱和聚酯类PET，聚碳酸酯类PC，聚氯乙烯类PVC，不饱和聚酯类AK，环氧树脂类EPT，聚氨酯类PU，透明度低或不透明的塑料，如ABS等，珠光效果不明显，但这并不意味着这些塑料就不能使用珠光颜料，只不过珠光颜料的用量比较大而已。

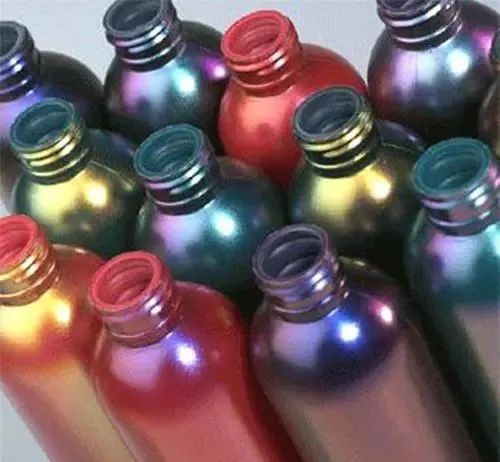

从混合颜料的选择方面而言，珠光颜料不能与常规的不透明颜料（如铬、镉颜料、钛白粉）相混合。珠光颜可用于透明与半透明塑料树脂，使用珠光颜料会带来一种迷人的色泽视觉效果。珠光颜料广泛应用于化妆品容器、各类包装、玩具、装饰材料、各种薄膜等等塑料制品。
热塑性树脂的着色有很多种方法。其中珠光色母粒最佳。直接着色虽简单，但质量难以保证。
①对树脂粉直接着色
粉料着色时只需将颜料直接加入捏合机混合均匀即可.这类捏合机有转筒型和高速型两种。使用高速捏合机时应将普通颜料和其它各种助剂加到树脂粉中混合均匀，在混合即将结束前加入珠光粉，这是因为珠光颜料在高剪切力作用下片晶结构易受到破坏，影响珠光效果。
②对树脂粒料直接着色
珠光颜料不能直接加入到树脂粒料中，而必须选用液体偶联剂将其固定在树脂颗粒的表面，使其产生一种物理或化学的结合。这类偶联剂包括各种软化剂和精制矿物油。此外，通过加入乳化剂或高沸点溶剂改善界面的润湿性能。通常情况下偶联剂加量为树脂量的0.2-0.5%,如需珠光颜料在树脂中分散更均匀,可在颜料与树脂混合物中添加1%的低分子量的聚乙烯粉末。
用这种方法着色最大添加量为2%，超过这一用量，因树脂表面无空间继续吸附，多余颜料只能散落出来。
③液固化混合
珠光颜料也可预先与溶剂、助剂、有机颜料混合制成液体颜料，即珠光浆。如与有机颜料一起制浆，应预先将有机颜料研磨至规定细度再与珠光颜料混合。珠光浆应注意珠光颜料的沉淀问题，最好采用合适的防沉助剂，应用前搅拌均匀，保证珠光颜料在浆中浓度的均匀性。
④珠光色母粒着色
色母粒法是着色效果最好的。普通的粗细树脂粉均可用来制备色母粒，由于珠光粉加入后会使熔融指数下降，因此一般用熔融指数较高、流动性较强的分子量低于被着色树脂的同类聚合物作为颜料的载体。色母粒的制备有连续式和间隙式两种方法。一般工业化生产均采用双镙杆挤出机连续性生产。
由于珠光颜料具有不同于普通颜料加工使用的特点。一般要得到最佳珠光效果，须注意以下条件：
① 被着色塑料树脂的透明性要好（或高光亮度）
② 尽可能用透明性好的颜料与珠光颜料混用
③ 尽可能减少加工过程对珠光颜料片的破坏
④ 珠光颜料充分分散并且颜料片平行于塑料表面取向。除以上条件外，塑料树脂的特性及加工方法也会影响最终产品的光泽性能
